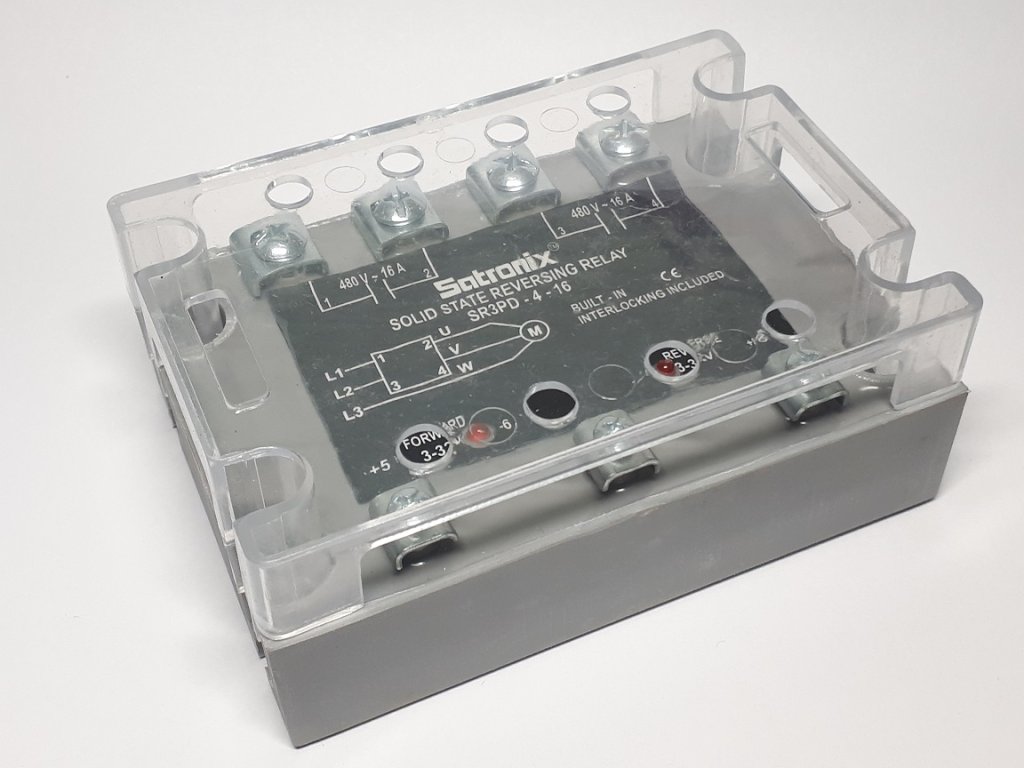

SR3PD - 4 - 16
Reverzační relé - reverzace 2 fází, třetí přímo. Vstup 3-32 Vss. Výstup 2x40A,480V, 3.fáze přímo. +interlocking - při přítomností současného napětí na obou vstupech se uzavřou výstupy
| Elektrické parametry | |||
| Parametr | Rozsah | Jednotka | |
| I N |
vstupní napětí pro sepnutí | 3~32 | Vss |
| vstupní napětí pro vypnutí | 1 | Vss | |
| vstupní proud max. | 30 | mA | |
| vstupní odpor | proud.regulátor | ||
| O U T P U T |
opak. špička napětí ve vyp. stavu Udrm | 800~1200 | Vst |
| hodnota pracovního proudu It | 16 | Ast | |
| úbytek napětí při jmenovitém proudu Utm | 1,6 | Vst | |
| špičkový proud po dobu jedné periody Itsm | 160 | Ast | |
| zbytkový proud při jmenovitém napětí Idrm | 3 | mA | |
| přídržný proud Iho | 250 | mA | |
| di/dt při dv/dt=200 V/ms | %didt% | A/ms | |
| kritický nárůst napětí ve vypnutém stavu dv/dt | 1000 | V/ms | |
| tepelný odpor Rjc | 1 | °C/W | |
| frekvenční rozsah f | 47 | Hz | |
| pracovní teplota | -30 | °C | |
| doba sepnutí Ton | 10 | ms | |
| doba vypnutí Toff | 10 | ms | |
| jištění I2t | 560 | A2s | |

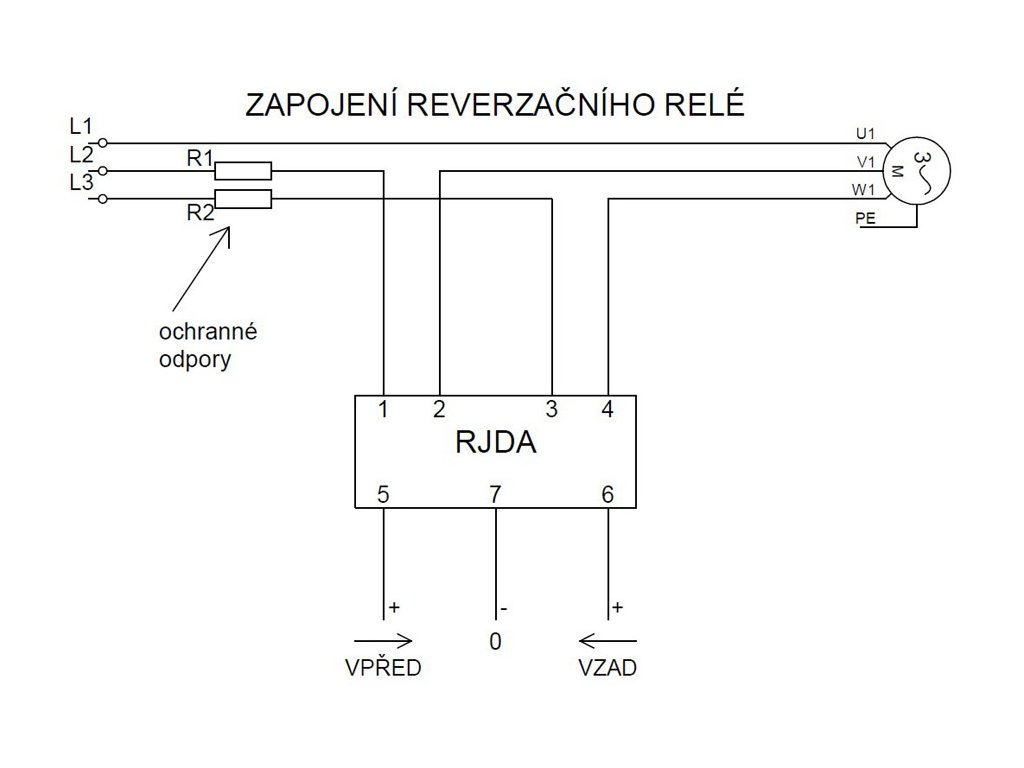

Pro ochranu reverzačních relé je nutné zapojit do přívodu 2 ochranné odpory dle obrázku a tabulky. U polovod. relé s triaky občas dochází při prudkém nárůstu napětí k otevření triaku, což u reverzačního relé znamená 2 fáze ve zkratu, velký proud a zničené relé. Právě tyto odpory mají omezit velikost proudu max. na povolenou hodnotu proudu pro 1 periodu - bývá 8 -10ti násobek jmenovitého proudu relé, a pak musí zareagovat rychlá proudová ochrana. Odpory volte podle velikosti proudu motoru.
Doporučuje se krátká prodleva mezi reverzacemi - cca 0,5 sec.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
